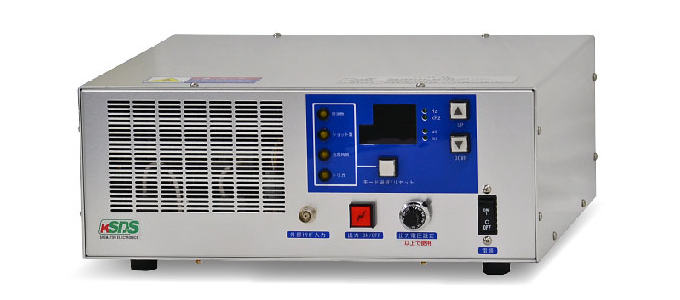

コンデンサ専用 高電圧充電器
■製品概要
小容量から大容量のコンデンサまでフレキシブルに充電、
最大20kHzの高繰り返し充電を実現したコンデンサ専用充電器
「パルス発生回路は自作するからコンデンサの充電器だけほしい…」「小容量のコンデンサを高繰り返しで充電したい…」「繰り返しは低くてもいいから大容量のコンデンサを充電したい…」そんなお客様の声から製品化した高電圧充電器です。充電完了後にトリガ信号(5V)が出力されるのでコンデンサ放電回路のパワー半導体ドライブ回路のオン信号としてご使用いただけます。
■特徴
- 充電電圧 最大1500Vでリニアに充電
- 10回転のボリュームで充電電圧を容易に調整可能。
充電電圧の傾きは一般の直流電源と異なり直線的に充電されます。 - 最長1秒の充電時間設定
- コンデンサ容量と充電電圧に合わせて充電時間(10μs～1s)を設定できます。
- 最大20kHzの高繰り返し充電動作
- 小容量のコンデンサであれば最大で20kHzでの高繰り返し充電が可能です。
- トリガ信号出力機能付き
- 充電完了後に設定したパルス幅(10μs～1ms)の矩形波(5V)を出力できるので、 パワー半導体ドライブ回路のオン信号として使用できます。
- ショット数設定
- 充電の繰り返し回数を最大9999まで設定できます。
■仕様
| 製品名 | 高電圧充電器 |
|---|---|
| 型式 | 152W-1.5KV-20K-P |
| 入力電圧 | AC100V 50/60Hz |
| 最大充電電圧 | 1500V |
| 充電電流 | 2.3A |
| 負荷容量範囲 | 0.1μF以上 |
| 充電繰り返し周波数 |
1Hz～20kHz |
| 充電時間設定範囲 |
10μs～1s |
| トリガ信号出力 |
BNC 5V矩形波,10μs～1ms可変 |
| ショット数設定 |
1～9999ショット |
| 外部トリガ動作 |
BNC 5V矩形波入力 |
| 保護機能 | 負荷オープン・ショート |
| 温度異常 | |
| 外部トリガ異常 | |
| 入力過電流 | |
| 寸法(W×H×D)※突起部含む | 340×144×387mm |
| 重量 | 5.4kg |
| 付属品 | 電源ケーブル 2.4m |
| 出力HV-BNCケーブル 1.5m | |
| トリガBNCケーブル 1.5m | |
| アース線 5m |
上記以外の仕様もカスタム製作可能です。
まずはお気軽にお問い合わせください。
本装置は電波法第100条の規定により、総務大臣の設置許可を必要とする
「高周波利用設備」に該当します。許可申請の詳細については、
管轄の総合通信局にお問い合わせください。
■参考波形

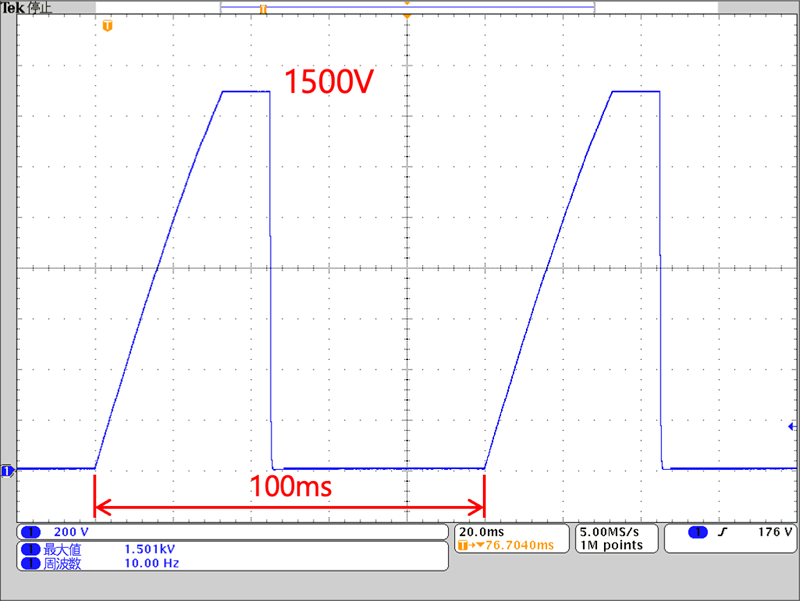

▼容量：50μF 繰り返し周波数：10Hz

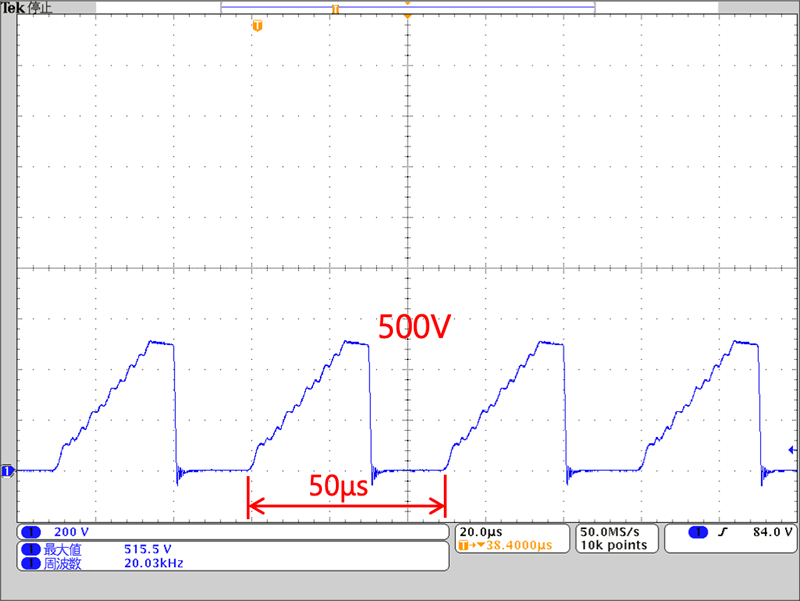

▼容量：0.1μF 繰り返し周波数：20kHz

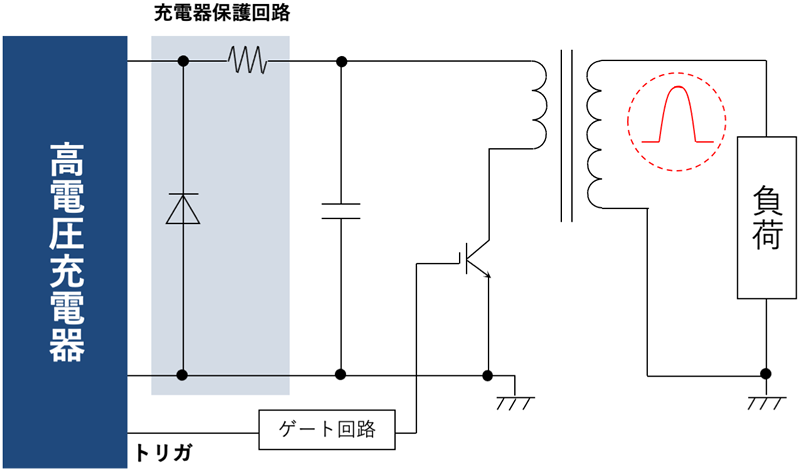

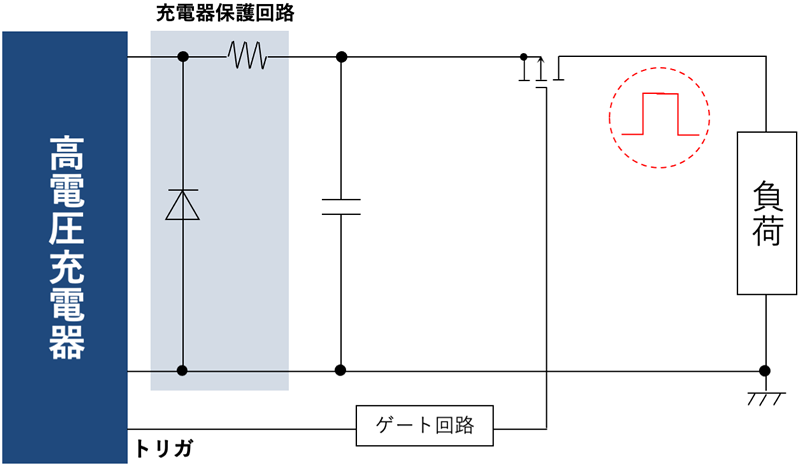

■パルス発生回路例

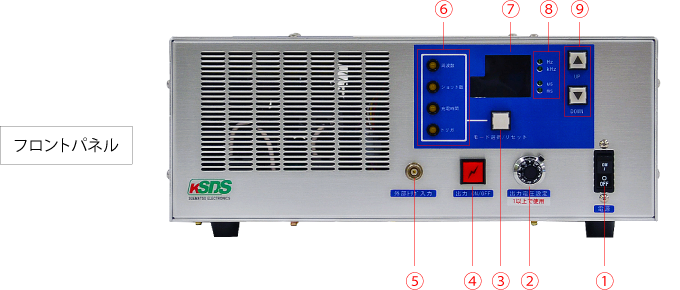

■パネル説明
①電源スイッチ・・・・・・・・・・・主電源のON / OFF
②充電電圧設定ボリューム・・・・・・10回転のボリュームで充電電圧を可変
③モード選択／リセットスイッチ・・・設定モード切り替え、エラー発生時のインターロック解除
④出力スイッチ・・・・・・・・・・・充電出力のON/OFF
⑤外部トリガ入力・・・・・・・・・・5Vの矩形波で充電出力を制御
⑥モード選択ランプ・・・・・・・・・選択中の設定モード表示
⑦表示部・・・・・・・・・・・・・・各種設定値の表示、エラー表示
⑧単位表示ランプ・・・・・・・・・・周波数と設定時間の単位表示
⑨設定値増減ボタン・・・・・・・・・各種設定値の増減、同時押しで設定値リセット

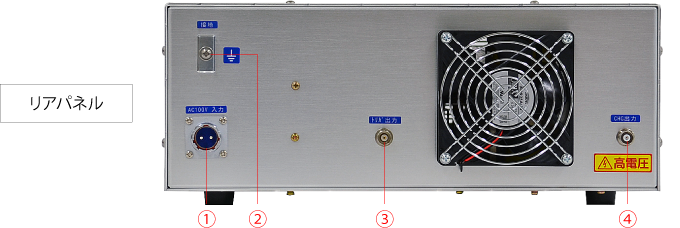

①AC100V入力
②保護接地端子
③トリガ出力・・・設定した長さの5V矩形波信号を出力（パワー半導体等のドライブ回路オン信号）
④充電出力・・・・コンデンサ充電用電力供給
