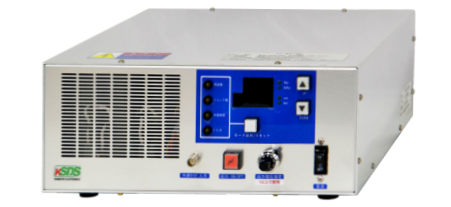

小容量から大容量までフレキシブルに充電 キャパシタ充電器

小容量のコンデンサを高繰り返しで充電したい…」「繰り返しは低くてもいいから大容量のコンデンサを充電したい…」そんな二つの声を合わせて製品化しました。

キャパシタ充電器最大20kHzの高繰り返し充電

小容量のコンデンサであれば
最大で20kHzでの高繰り返し充電が可能です。

トリガ信号出力機能付

充電完了後にトリガ信号(5V)が出力されますので
コンデンサ放電回路の点弧信号としてお使いいただけます。

カスタム対応可能

充電電圧等をカスタマイズ可能です。詳細はお問い合わせください。

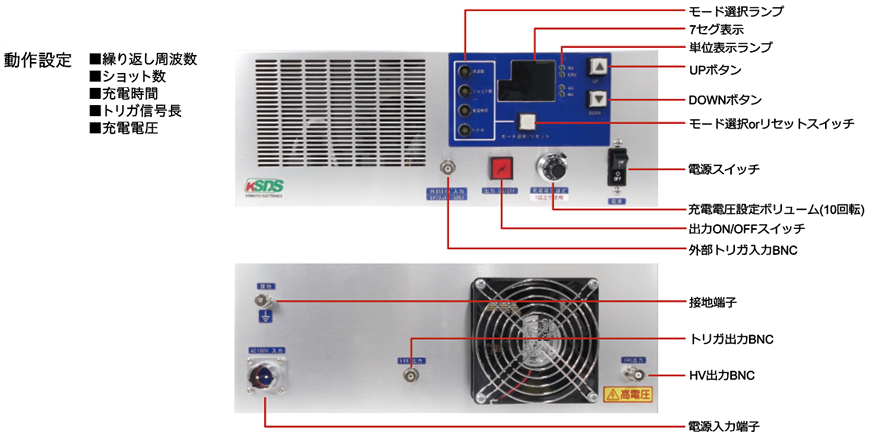

機能

機能

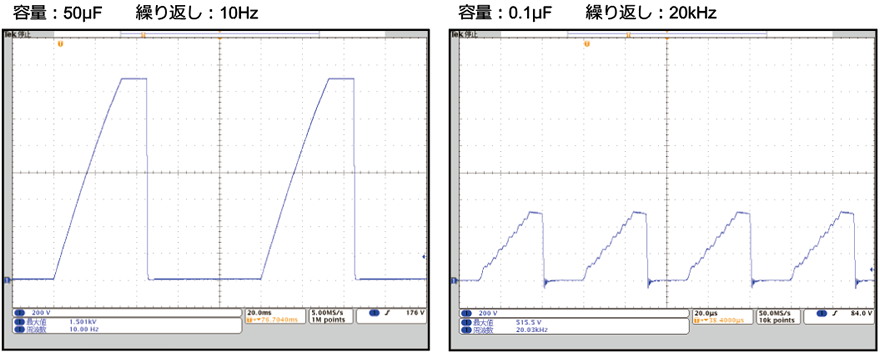

参考充電波形

参考充電波形

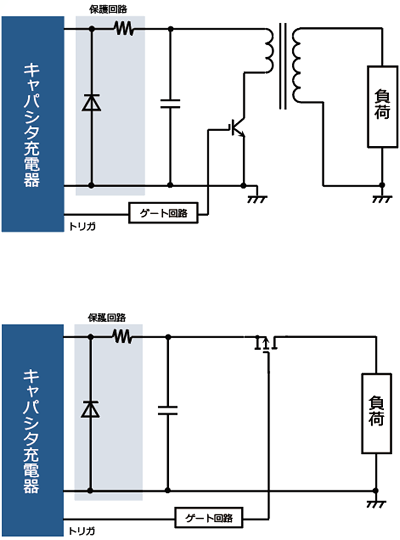

使用回路例

使用回路例

仕様

製品名 キャパシタ充電器
型式(標準仕様) 152W-1.5KV-20K-P
入力電圧 100V AC(1φ) 50/60Hz
最大充電電圧 1500V
負荷容量範囲 0.1uF以上
充電繰り返し数設定 最大20kHz
充電時間設定範囲 10us~1s
トリガ信号出力 5V,10us~1ms(BNC)矩形波
外部トリガ動作 5V(BNC)矩形波入力
保護機能 負荷オープン、ショート
温度異常
外部トリガ異常
入力過電流
寸法 W340×H129×D332mm
重量 5.4kg
付属品 電源ケーブル(1.5m)
出力ケーブル(1.5m)
トリガ信号ケーブル(1.5m)
アース線(5m)
